Tại sao Van bi hoàn toàn bằng đồng thau 90° Bent lại lý tưởng cho bố trí đường ống nhỏ gọn?

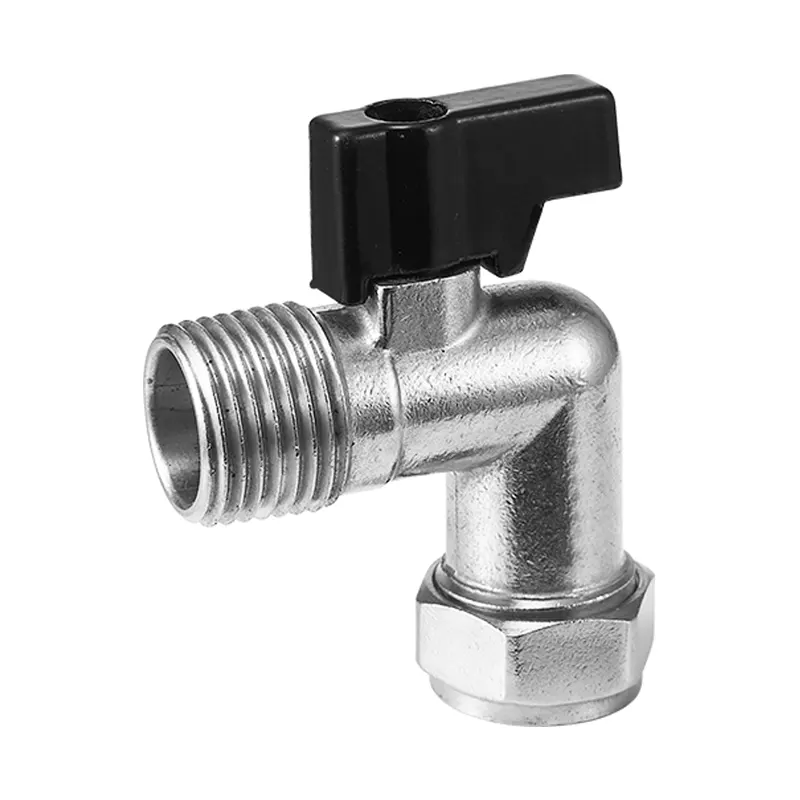

Khi các nhà thiết kế xử lý các tuyến đường ống cần chuyển hướng 90 độ và điều khiển ngắt độc lập,Chủ đề bên ngoài Van bi hoàn toàn bằng đồng 90 ° Benthợp nhất hai chức năng thành một đơn vị duy nhất. Các giải pháp đường ống truyền thống thường lắp ráp một van bi tiêu chuẩn cộng với khớp nối khuỷu, tạo ra các khớp nối bổ sung. Mỗi khớp nối bổ sung sẽ bổ sung thêm các điểm rò rỉ tiềm ẩn và tăng chiếm không gian tổng thể bên trong không gian bên trong tủ hoặc thiết bị hạn chế. Cấu trúc uốn cong tích hợp giúp loại bỏ nhu cầu sử dụng thêm các bộ phận khuỷu và duy trì dòng chảy đầy lỗ khoan để giảm tổn thất áp suất trong quá trình truyền chất lỏng.

1. Logic thiết kế cốt lõi của van đường ống kiểu góc

Van bi kiểu góc tái hiện lại cấu trúc van xuyên thẳng thông thường. Thân máy uốn cong 90 độ hoàn tất quá trình chuyển hướng trong khi cơ cấu bi bên trong mang lại khả năng vận hành đóng mở theo từng vòng một phần tư. Kênh bên trong có lỗ khoan hoàn toàn giữ cho đường kính bên trong nhất quán với các đường ống kết nối, tránh hiện tượng co rút dòng chảy thường tồn tại ở nhiều van chặn góc thông thường. Phương tiện có thể đi qua mà không tăng sức cản dòng chảy rõ ràng.

Các đầu ren ngoài hỗ trợ kết nối ren trực tiếp tới các cổng ống phù hợp. Không yêu cầu hàn hoặc các công cụ đặc biệt phức tạp trong quá trình kết nối. Đặc tính này mang lại sự thuận tiện cho việc lắp ráp tại chỗ và tháo gỡ bảo trì sau này. Các kỹ sư có thể thay thế hoặc kiểm tra van này mà không phá hủy các đoạn đường ống xung quanh.

• Tích hợp uốn cong 90 độ, loại bỏ các khớp nối khuỷu tay và khớp trung gian thừa
• Cấu trúc bi khoan hoàn toàn duy trì khả năng dòng chảy ổn định và giảm áp suất thấp
• Giao diện ren ngoài phù hợp với các thông số kỹ thuật kết nối đường ống tiêu chuẩn được áp dụng rộng rãi
• Vận hành thủ công theo từng vòng một quý mang lại phản hồi đóng mở nhanh chóng

Nhiều vỏ cơ khí nhỏ gọn và bố trí hệ thống ống nước treo tường được hưởng lợi từ ý tưởng cấu trúc này.Chủ đề bên ngoài Van bi hoàn toàn bằng đồng 90 ° Bentloại bỏ sự kết hợp phụ kiện dư thừa và tối ưu hóa việc sắp xếp không gian toàn bộ đường ống.

2. Hiệu suất vật liệu đồng thau cho các bộ phận kiểm soát chất lỏng

Đồng thau vẫn là hợp kim được tin cậy rộng rãi cho phần cứng kiểm soát chất lỏng. Nó mang lại độ bền cơ học cân bằng, đặc tính chống ăn mòn và khả năng gia công tinh xảo. Đối với nước, khí nén, khí áp suất thấp và môi trường vận hành môi trường dầu tương thích, vật liệu đồng thau chống lại quá trình oxy hóa và suy thoái chậm do tiếp xúc với môi trường trong thời gian dài. So với một số lựa chọn thay thế hợp kim nhẹ, thân van bằng đồng đủ tiêu chuẩn duy trì sự ổn định về cấu trúc trong chu kỳ áp suất làm việc bình thường.

Độ chính xác trong sản xuất trực tiếp quyết định hiệu suất bịt kín cuối cùng. Gia công chính xác lõi bi, đế van và bề mặt ren đảm bảo sự ăn khớp chặt chẽ giữa các bộ phận chuyển động. Độ chính xác xử lý kém sẽ gây ra rủi ro rò rỉ tiềm ẩn ngay cả khi nguyên liệu thô đạt yêu cầu tiêu chuẩn. Vật liệu đệm kín cũng đóng một vai trò quan trọng, hỗ trợ các chu kỳ đóng mở lặp đi lặp lại mà không bị lão hóa nhanh chóng hoặc biến dạng vĩnh viễn.

So sánh vật liệu thân van thông thường

Lựa chọn vật liệu phải phù hợp với môi trường làm việc thực tế và môi trường xung quanh.Chủ đề bên ngoài Van bi hoàn toàn bằng đồng 90 ° Bentsử dụng đồng thau làm vật liệu thân chính, nhắm đến các tình huống kiểm soát chất lỏng cơ học và hệ thống ống nước chung trong đó rủi ro ăn mòn vẫn nằm trong phạm vi chấp nhận được.

3. Kịch bản ứng dụng trong thế giới thực

Các vị trí lắp đặt khác nhau mang lại những yêu cầu về không gian và chức năng riêng biệt cho van bi dạng góc. Khi đường ống phải quay 90 độ gần các giao diện thiết bị, van này có thể đơn giản hóa rất nhiều sơ đồ đường ống tổng thể.

Hệ thống ống nước dân dụng và thương mại

Đường ống giấu tường, mạch cấp nước âm tủ thường có không gian lắp đặt hẹp. Cụm van truyền thống cộng với khuỷu tay chiếm quá nhiều không gian. Van uốn cong tích hợp kết nối trực tiếp ống thoát nước trên tường và thiết bị đầu cuối, giảm thiểu số lượng mối nối. Nó áp dụng cho các điểm ngắt chi nhánh của các cơ sở vệ sinh và chi nhánh cấp nước bên trong phòng vệ sinh thương mại.

Mạch chất lỏng phụ trợ thiết bị cơ khí

Máy nén khí, thiết bị xử lý nhỏ và hệ thống làm mát thường xuyên yêu cầu ngắt cục bộ ở vị trí quay 90 độ. Giao diện ren ngoài kết nối trực tiếp vào các cổng ren của thiết bị. Người vận hành có thể nhanh chóng cắt dòng trung bình để gỡ lỗi thiết bị hoặc bảo trì định kỳ mà không cần đóng đường ống hệ thống chính.

Truyền chất lỏng công nghiệp nhẹ

Các đường ống nhánh khí nén của xưởng, mạng lưới phân phối chất lỏng áp suất thấp cần có các điểm ngắt cục bộ đáng tin cậy. Kích thước nhỏ gọn giúp bố trí nhiều bộ van trong không gian tủ thiết bị hạn chế. Cấu trúc lỗ hoàn toàn tránh hạn chế dòng chảy, điều này rất quan trọng để duy trì hiệu quả hoạt động của hệ thống.

Đối với các điều kiện lắp đặt nêu trên,Chủ đề bên ngoài Van bi hoàn toàn bằng đồng 90 ° Bentcung cấp giải pháp tích hợp để đáp ứng cả nhu cầu thay đổi hướng và tắt.

4. Hướng dẫn lắp đặt và lắp ráp thực tế

Ngay cả những van được sản xuất tốt cũng có thể gây rò rỉ hoặc hư hỏng sớm do vận hành lắp đặt không đúng cách. Một số nguyên tắc cơ bản cần được tuân thủ trong quá trình lắp ráp hiện trường.

Trước khi cài đặt chính thức, việc kiểm tra trực quan phải được hoàn thành. Kiểm tra bề mặt thân van, phần ren và chuyển động của tay cầm. Xác nhận rằng lõi bi quay trơn tru trong suốt hành trình đóng mở hoàn toàn. Phải làm sạch mọi mảnh kim loại còn sót lại hoặc bụi bẩn bên trong khoang van để tránh làm xước bề mặt bịt kín sau khi đưa vào sử dụng.

Đối với các mối nối ren ngoài, vật liệu bịt kín ren phù hợp cần được sử dụng thích hợp. Tránh quấn băng keo quá chặt, nếu không các mảnh vụn có thể lọt vào khoang bên trong van và làm hỏng các chỗ bịt kín. Khi siết ren phải tác dụng lực lên thân van theo hình lục giác, không bao giờ vặn toàn bộ van bằng tay cầm. Mô-men xoắn quá mức sẽ làm nứt thân đồng thau hoặc làm hỏng cấu trúc ren bên trong.

Dành không gian có thể tiếp cận để di chuyển tay cầm sau khi lắp đặt. Đảm bảo tay cầm không va chạm vào tường, tủ hoặc đường ống liền kề khi xoay 90 độ. Nếu vị trí tay cầm cản trở các bộ phận xung quanh, hãy xác minh xem cấu trúc tay cầm có thể điều chỉnh có thể thích ứng với điều kiện bố trí cục bộ hay không.

Cần lưu ý rằngCông ty TNHH Sản phẩm kim loại Ninh Ba Ming Da Hai Chencung cấp các mẹo lắp ráp thực tế và tài liệu tham khảo kỹ thuật cho các đối tác triển khai các sản phẩm van ren bằng đồng trên các môi trường dự án khác nhau.

5. Kiểm tra hiệu suất và cân nhắc dịch vụ dài hạn

Sau khi hoàn tất lắp đặt, việc kiểm tra áp suất và rò rỉ là bước xác nhận cần thiết. Tăng dần áp suất hệ thống thay vì áp dụng toàn bộ áp suất ngay lập tức. Quan sát các vị trí kết nối ren và khu vực thân van để phát hiện nước rỉ hoặc bong bóng. Thực hiện một số chu trình đóng-mở hoàn toàn, xác minh rằng van có thể đạt được hiệu quả đóng-đóng hoàn toàn dưới áp suất làm việc.

Trong quá trình hoạt động lâu dài, việc kiểm tra trực quan thường xuyên giúp phát hiện sớm các dấu hiệu bất thường. Chú ý xem các hạt cứng lạ có chảy vào bên trong đường ống hay không. Các tạp chất dạng hạt có thể làm xước bề mặt bịt kín của lõi bi và bệ van và dần dần gây rò rỉ bên trong. Các thiết bị lọc thích hợp có thể được bổ sung ngược dòng nếu môi trường chứa các hạt rắn.

Nhiệt độ và áp suất vận hành phải nằm trong phạm vi xác định của sản phẩm. Việc vượt quá các điều kiện làm việc được đánh giá sẽ rút ngắn tuổi thọ sử dụng và tiềm ẩn những rủi ro về an toàn. Khi hệ thống ngừng hoạt động trong thời gian dài, hãy vận hành các chu trình đóng-mở van định kỳ để giữ cho các bộ phận chuyển động linh hoạt.

Van bi uốn cong tích hợp giải quyết các vấn đề về bố trí đường ống trong thế giới thực cho vô số dự án kỹ thuật. Việc lựa chọn sản phẩm cẩn thận, lắp đặt theo tiêu chuẩn và kiểm tra trạng thái định kỳ phối hợp với nhau để duy trì hiệu suất kiểm soát chất lỏng ổn định cho các hệ thống đường ống hoạt động lâu dài.
